أنبوب مخادع داخلي

ما هو التأثير المحدد لتصميم الأضلاع للأنبوب المخادع الداخلي على أداء نقل الحرارة

المبدأ الأساسي لتصميم الأضلاع للأنبوب المخدود الداخلي

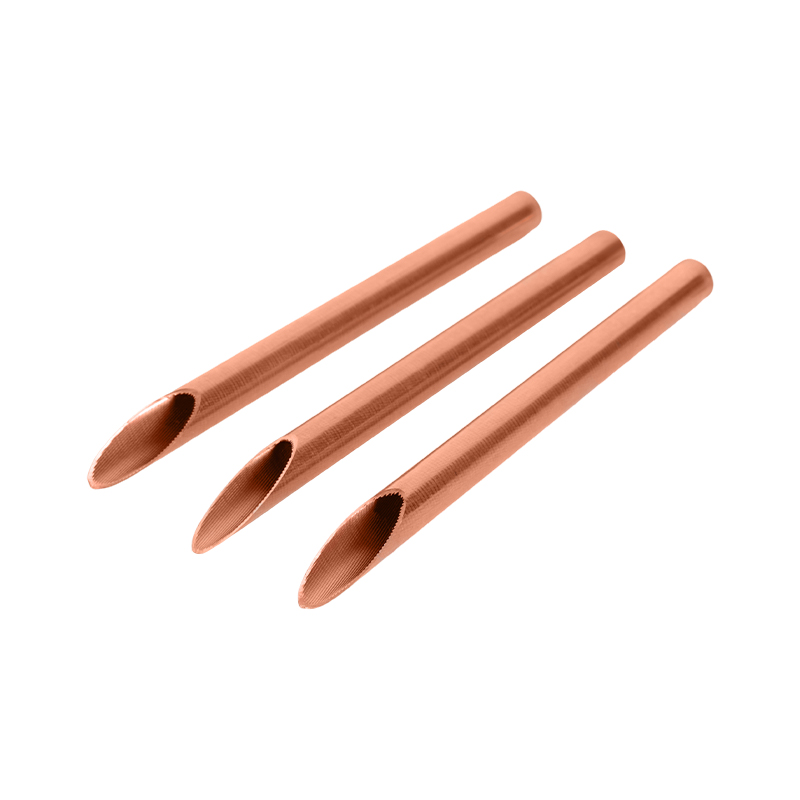

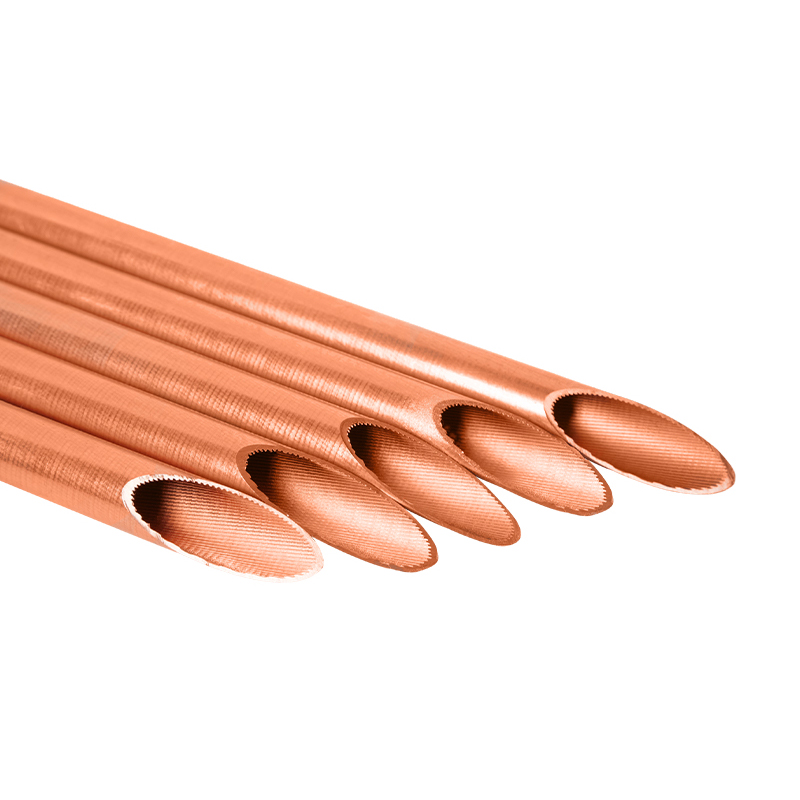

كما يوحي الاسم ، أنبوب مخادع داخلي هو أنبوب نحاسي مع بنية ضلع منتظمة مصنوعة على الجدار الداخلي للأنبوب من خلال عملية معينة. تتمثل الوظيفة الرئيسية للضلع في زيادة مساحة نقل الحرارة في الأنبوب وتحفيز الحالة المضطربة للسائل ، وبالتالي تحسين كفاءة تبادل الحرارة بشكل كبير. تشمل معلمات تصميم الأضلاع بشكل أساسي ارتفاع الضلع ، تباعد الضلع ، زاوية الضلع وشكل الضلع ، مما يؤثر بشكل مباشر على خصائص تدفق السوائل وتأثير التبادل الحراري.
لدى Zhejiang Jingliang نظام R&D ونظام التصنيع الكامل الذي يمكنه التحكم بدقة في البنية المجهرية للأضلاع. تستخدم الشركة تقنية البثق والتشطيب عالية الدقة بشكل مستقل لتحقيق أفضل تطابق لارتفاع الأضلاع والتباعد ، مما يضمن أن كل أنبوب مزود داخلي يفي بالمعايير الصارمة للتبادل الحراري الفعال.
التأثير المحدد لتصميم الأضلاع على أداء نقل الحرارة
زيادة منطقة نقل الحرارة وتحسين كفاءة تبادل الحرارة
التأثير الأكثر مباشرة للضلع هو زيادة مساحة السطح الداخلية لأنبوب النحاس. يوسع الهيكل المرتفع للضلع الداخلي منطقة التلامس بين جدار الأنبوب والسائل ، مما ينقل المزيد من الحرارة لكل وحدة طول. يعمل Zhejiang Jingliang على تحسين هندسة الأضلاع لزيادة نسبة منطقة نقل الحرارة والتأكد من أن المبرد أو وسائل الإعلام الأخرى يمكن أن يمتص أو إطلاق الحرارة بالكامل في الأنبوب.
تعزيز الاضطراب السائل وتحسين ظروف نقل الحرارة
يتدفق السوائل في الأنابيب الملساء في الغالب الصفحي أو التدفق الحاسم ، وكفاءة نقل الحرارة محدودة. يمكن أن يدمر تصميم الأضلاع للأنبوب المخادع الداخلي الحالة الصفحي للسائل ، ويحث على الاضطراب ، ويحسن بشكل كبير معامل نقل الحرارة. استنادًا إلى محاكاة ميكانيكا السوائل ، يقوم فريق البحث والتطوير في Zhejiang Jingliang بمرض تحسين زاوية الضلع وشكل الضلع بشكل متكرر لتحقيق أفضل كثافة الاضطراب عندما يمر السائل عبر خط الأنابيب ويقلل من مقاومة نقل الحرارة.
تقليل التحجيم وتوسيع عمر المعدات
عندما يكون تصميم الضلع معقولًا ، يمكن أن يقلل بشكل فعال من ركود السائل على جدار الأنبوب ، ويقلل من خطر التحجيم والترسب ، وضمان الاستقرار على المدى الطويل لأداء تبادل الحرارة. يولي Zhejiang Jingliang اهتمامًا خاصًا لتوحيد وتبسيط تباعد الأضلاع أثناء التصميم ، ويقلل من الزوايا الميتة ومناطق الدوامة ، ويضمن تمديد دورة صيانة المعدات ، وتحسن الكفاءة الاقتصادية لاستخدام العملاء.
التحكم في مقاومة التدفق وفقدان ضغط التوازن
على الرغم من أن الأضلاع يمكن أن تحسن نقل الحرارة ، إلا أن تصميم الأضلاع المكثف بشكل مفرط قد يزيد من مقاومة السوائل ، ويؤدي إلى فقدان الضغط الكبير ، ويؤثر على الكفاءة الكلية للنظام. يعتمد Zhejiang Jingliang على سنوات عديدة من الخبرة في الإنتاج ، إلى جانب تقنية المحاكاة العددية المتقدمة ، لضبط معلمات الأضلاع ، وتحقيق توازن بين نقل الحرارة وفقدان الضغط ، وتلبية احتياجات سيناريوهات التطبيق المختلفة.

ما هي تقنيات اللحام وأساليب الاتصال للأنابيب المخبوزة الداخلية؟

خلفية الصناعة وتحديات أنبوب مخادع داخلي تقنية اللحام
نظرًا لهيكل الضلع الداخلي الفريد ، يمكن أن يحسن الأنبوب المخدود الداخلي بشكل كبير من الاضطراب وتبادل الحرارة للسائل في الأنبوب. ومع ذلك ، فإن هذا النوع من بنية السطح الداخلية المعقدة هو الذي يضع أيضًا متطلبات أعلى في عملية اللحام. لا يرتبط اللحام ، باعتباره ارتباطًا رئيسيًا للعملية في اتصال الأنابيب الداخلية المخبوزة ، فقط بختم الختم والقوة الميكانيكية لخط الأنابيب ، ولكن أيضًا يؤثر بشكل مباشر على الاستقرار العام للتشغيل وعمر الخدمة للنظام.
منذ تأسيسها في عام 1994 ، ركزت شركة Zhejiang Jingliang-Tube-Tube Products ، Ltd على البحث وتطوير وتصنيع منتجات أنبوب النحاس. إنه يحتوي على سلسلة صناعية كاملة من الصهر ، والبثق ، والرسم ، والتشطيب المتداول ، والتلدين ، وما إلى ذلك ، والتي تضمن الجودة العالية للمواد الأساسية للأنبوب المخادع الداخلي وتوفر أساسًا متينًا لاستقرار عملية اللحام.
الأنواع الرئيسية من تقنيات اللحام للأنابيب الداخلية الداخلية
Argon Arc Welding (TIG Welding)
يستخدم Argon Arc Welding على نطاق واسع في اتصال أنابيب النحاس الأضلاع الداخلية بسبب مدخلات حرارة اللحام التي يمكن السيطرة عليها وجودة اللحام العالية ومجموعة واسعة من التطبيقات. يستخدم Zhejiang Jingliang معدات لحام Arcon Arc Arc لضمان التوحيد واللحامات الخالية من العيوب ، والتي هي مناسبة بشكل خاص لتوصيل أنابيب النحاس المكثفة والبخرة في أنظمة التبريد.
النحاس (اتصال لحام)
تحقق تقنية النحاس اتصال أنبوب النحاس عند درجة حرارة أقل ، والتي يمكن أن تحمي بفعالية بنية الضلع الداخلية من التالف. يختار Zhejiang Jingliang المعادن المستندة إلى الفضة أو القائمة على النحاس المعادن وفقًا لأقطار الأنابيب المختلفة وبيئات الاستخدام لضمان مقاومة الختم والتآكل لأجزاء الاتصال ، وتستخدم على نطاق واسع في عملية تجميع معدات تكييف الهواء وتبريدها.
لحام الليزر
كتقنية لحام راقية ، يتمتع اللحام بالليزر بمزايا كثافة الطاقة العالية ، والمنطقة المتأثرة بالحرارة الصغيرة ، واللحامات الضيقة. تقدم Zhejiang Jingliange معدات لحام الليزر الذكية لتحسين كفاءة اللحام وجودة الأنابيب المثيرة الداخلية لتلبية المتطلبات الصارمة للعملاء الراقية لأداء المنتج.
لحام المقاومة
لحام المقاومة uses resistance heat as a heat source, has a fast welding speed, stable process, and is suitable for mass production. Relying on its strong production capacity and technical advantages, Zhejiang Jingliang uses resistance welding technology to achieve fast and efficient connection of inner grooved tubes.
تطبيق احترافي لطرق اتصال الأنبوب الداخلية
تؤثر طريقة اتصال أنبوب الأخدود الداخلي بشكل مباشر على كفاءة التثبيت الكلية وأداء المبادل الحراري. يوفر Zhejiang Jingliang مجموعة متنوعة من حلول الاتصال وفقًا للتطبيقات المحددة ومتطلبات التصميم:
اتصال اللحام المباشر
اتصال اللحام المباشر is suitable for piping systems that require high strength and good sealing. Zhejiang Jingliang's inner grooved tubes are strictly controlled by welding process to ensure that there is no leakage at the connection, and are often used for the assembly of condenser and evaporator copper tubes.
اتصال شفة
اتصال شفة is easy to disassemble and maintain, suitable for large equipment and systems. Zhejiang Jingliang ensures the tightness and welding quality between the inner grooved tube and the flange through precise processing to meet the use requirements of high-pressure systems.
اتصال سريع
استجابةً لاحتياجات التجميع السريع الحديث ، طورت Zhejiang Jingliang وقدمت مجموعة متنوعة من الموصلات الموحدة السريعة الموحدة ، والتي يتم استخدامها في أنظمة تكييف الهواء والتبريد مع أنابيب مزدوجة داخلية ، وتقصير بشكل كبير من دورة التثبيت وتحسين كفاءة البناء في الموقع.
مزيج من اللحام والاتصال الميكانيكي
في بعض البيئات الخاصة ، يمكن لـ Zhejiang Jingliang أن توفر طريقة اتصال هجينة تجمع بين اللحام والاتصال الميكانيكي وفقًا لاحتياجات العميل لتحقيق الاستقرار الهيكلي وسهولة الصيانة.
