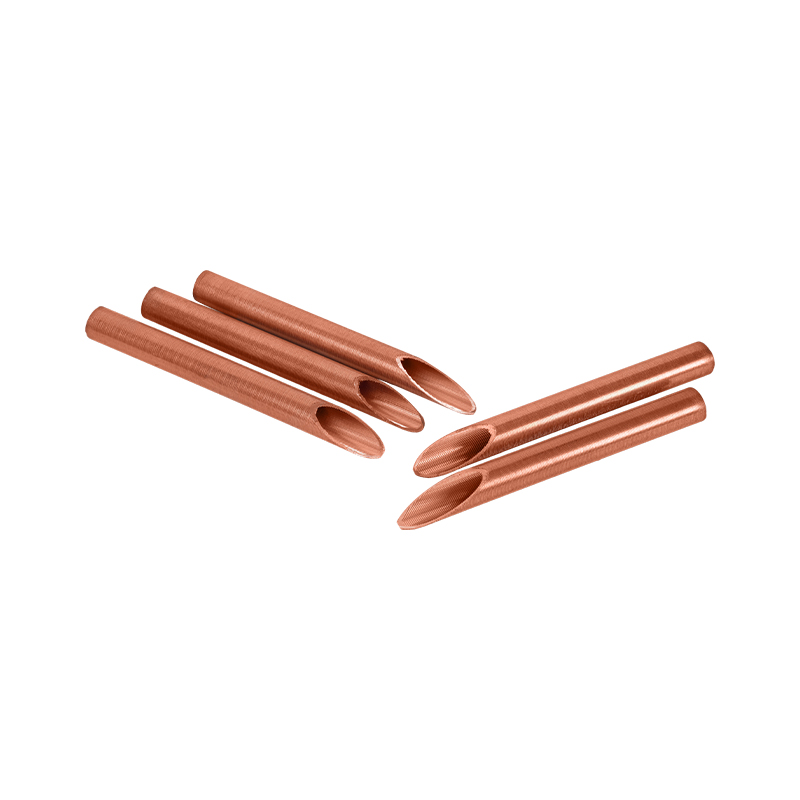

أنبوب مبخر النحاس

بالمقارنة مع أنابيب الألومنيوم ، ما هي مزايا وعيوب أنابيب المبخر النحاسية؟

المزايا الفنية لأنابيب مبخر النحاس
1. الموصلية الحرارية الممتازة
تبلغ الموصلية الحرارية للنحاس حوالي 397 واط/(م · ك) ، وهو أعلى بكثير من الألومنيوم ، حوالي 237 واط/(م · ك) ، مما يعني أنه في ظل نفس الظروف ، يمكن لأنابيب المبخر النحاسية إجراء حرارة المبرد بسرعة أكبر وفعالية. هذه الميزة مهمة بشكل خاص في مكيفات الهواء الموفرة للطاقة والتبريد الصناعي وأنظمة المضخات الحرارية عالية الكفاءة.
2. قوة أعلى ومقاومة للضغط
تتمتع المواد النحاسية بقوة ميكانيكية أعلى ، خاصة في تصميمات الأنابيب ذات الجدران الرقيقة ، يمكنها أن تقاوم تأثير المبردات ذات الضغط العالي بشكل أفضل وليست عرضة للتكسير أو التشوه. تجعل هذه الميزة أنابيب مبخر النحاس أكثر ملاءمة للجيل الجديد من أنظمة التبريد الصديقة للبيئة (مثل R410A ، CO₂ ، إلخ).
3. مقاومة تآكل ممتازة وحياة الخدمة
النحاس لديه مقاومة الأكسدة الطبيعية ومقاومة التثبيت ، ويمكنه الحفاظ على أداء مستقر في البيئات الرطبة والمبهجة. خاصة في سيناريوهات مثل الساحس أو المناطق الصناعية أو استخدام أنظمة تبريد المياه المالحة ، أنابيب مبخر النحاس تظهر ضمانات حياة أفضل.
4. سهولة المعالجة والتصميم الهيكلي المتنوع
تتمتع أنابيب النحاس بحلة جيدة وقابلية للتشكيل ، ويمكن معالجتها في هياكل معقدة مثل الأنابيب الخيوط الداخلية ، والأنابيب المسطحة ، وأنابيب النحاس الزعنفة ، وما إلى ذلك ، لتحسين كفاءة التبادل الحراري للسطح الداخلي. ركزت شركة Zhejiang Jingliang-Tube-Tube Products ، Ltd منذ فترة طويلة على إنتاج أنابيب النحاس الأضلاع الداخلية عالية الأداء والشعيرات النحاسية الدقيقة.
5. قابلة لإعادة الاستخدام ، صديقة للبيئة وقابلة لإعادة التدوير
النحاس لديه قيمة إعادة تدوير عالية وإعادة استخدام قوية. يتماشى مع الاتجاه الحالي للتصنيع الأخضر والتنمية المستدامة بموجب استراتيجية "الكربون المزدوج" ، وهو أيضًا أحد الأسباب التي تجعل العديد من البلدان المتقدمة في أوروبا والولايات المتحدة تفضل النحاس.
عيوب محتملة لأنابيب المبخر النحاسية
على الرغم من أن النحاس لديه العديد من المزايا ، إلا أنه يحتوي أيضًا على بعض القيود في سيناريوهات معينة ونعود التكلفة:
1. تكلفة المواد المرتفعة نسبيا
تتقلب أسعار النحاس بشكل كبير ، وعادة ما تكون التكلفة الإجمالية أعلى من الألومنيوم. بالنسبة للسوق المنخفضة التي تتبع التحكم في التكاليف ، مثل بعض مكيفات الهواء المنزلية المنخفضة والمتوسطة ومنتجات الثلاجة ، فإن الألومنيوم لديه جاذبية معينة.
2. الوزن الثقيل
تبلغ كثافة النحاس 8.96 جم/سم ، وهي أعلى بكثير من 2.70 جم/سم مكعب من الألومنيوم. في المناطق ذات المتطلبات الصارمة للوزن (مثل تكييف الهواء وأنظمة الطيران) ، يمكن أن أنابيب الألومنيوم يمكن أن تقلل من الحمل الكلي للنظام وتحسين كفاءة الطاقة.
3. عملية الاتصال أكثر تعقيدًا
على الرغم من أن أنابيب النحاس لها أداء لحام جيد ، في بعض خطوط الإنتاج الآلية ، فإن اتصال النحاس للأنابيب النحاسية أمر غير موات قليلاً من حيث التكلفة والكفاءة مقارنة بعملية التوسع الميكانيكي لأنابيب الألومنيوم. ومع ذلك ، يتم حل هذه المشكلة تدريجياً من خلال الترقيات التكنولوجية المستمرة للمؤسسات مثل Zhejiang Jingliang في التصنيع الذكي.

ما هي العيوب الشائعة ومقاييس التحكم في أنابيب المبخر النحاسية في عملية اللحام؟

العيوب الشائعة في عملية اللحام لأنابيب المبخر النحاسية
1. المسامية
تعد المسامية واحدة من أكثر المشكلات شيوعًا في اللحام أنبوب النحاس ، وعادة ما تسببها الزيت أو الرطوبة أو الأكاسيد أو غاز التدريع الناقص في منطقة اللحام. هذه الثقوب الصغيرة ستضعف محكمة الإغلاق من اللحام وتؤثر على مقاومة الضغط وعمر الخدمة في المبخر.
2. عدم الانصهار
يتجلى هذا العيب على أنه ارتباط غير مكتمل بين المادة الأساسية واللحام ، وعادة ما يكون ذلك بسبب عدم كفاية درجة حرارة اللحام أو التدفئة غير المتكافئة أو التشغيل غير السليم. سيؤدي نقص الانصهار إلى انخفاض القوة الهيكلية ويؤدي بسهولة إلى خطر التسرب.
3. تشققات اللحام
تحدث الشقوق عادة أثناء عملية التبريد ، ويرجع ذلك أساسًا إلى الإجهاد الحراري المفرط ، وعدم تطابق مواد اللحام أو سرعة التبريد السريعة بعد اللحام. بمجرد حدوث الشقوق ، يصعب إصلاحها ، مما يؤثر بشكل خطير على سلامة الاستخدام.
4. شوائب الخبث
شوائب الخبث هي شوائب غير معدنية محفوظة في تجمع اللحام المنصهر ، والتي قد تأتي من لحام أو بقايا التدفق أو الملوثات على سطح أنبوب النحاس ، مما يؤثر على قوة وتآكل لحام.
5. الفقرة الترطيب
فشل اللحام في تبلل سطح المفصل بالتساوي ، لأن فيلم الأكسيد على سطح أنبوب النحاس لا يتم تنظيفه أو تسخينه بشكل غير كاف ، مما يؤدي إلى مفصل لحام غير موثوق به ويزيد من احتمال الخراب.
تدابير التحكم وتحسين العمليات للعيوب الشائعة
1.
ال أنبوب مبخر النحاس يجب أن يتم تنظيفها بدقة قبل اللحام ، بما في ذلك التخلص من الشحوم ، والألم الأكسدة والتجفيف. تستخدم شركة Zhejiang Jingliang-Tube-Tube Products Co. ، Ltd عمليات معالجة متعددة ، بما في ذلك أنظمة التنظيف التلقائية والمعالجة السطحية للبلازما ، لتجنب مصادر التلوث بشكل فعال في المرحلة المبكرة من اللحام.
2. اختيار معقول للتدفق واللحام
يمكن أن يؤدي التدفق عالي الجودة إلى إزالة فيلم أكسيد السطح بشكل فعال ويحسن قابلية الحامول. يستخدم Zhejiang Jingliang تدفقًا معتمدًا من الهالوجين الصديق للبيئة واللحام القائم على النحاس القائم على الفسفور أو الفوسفور لمطابقة مخطط اللحام وفقًا لأقطار الأنابيب المختلفة ومتطلبات العملية لضمان قوة اللحام ومقاومة التآكل.
3. معدات اللحام الدقيقة التي تسيطر عليها درجة الحرارة
التحكم في درجة حرارة اللحام هو المفتاح لمنع عدم التأثير والشقوق. قدم Zhejiang Jingliang نظامًا ذكيًا يسيطر عليه درجة الحرارة ، إلى جانب قياس درجة حرارة الأشعة تحت الحمراء وتكنولوجيا المراقبة في الوقت الفعلي ، لتحقيق التحكم الدقيق في درجة حرارة اللحام في حدود ± 5 ℃ ، مما يؤدي إلى تحسين تناسق اللحام بشكل كبير.
4. تحسين عملية اللحام
بالنسبة لأنابيب النحاس من المواصفات المختلفة ، صياغة معلمات العملية الشخصية (مثل وقت اللحام ، وتدفق الغاز ، ووقت التسخين ، وما إلى ذلك) ، ومن خلال التحسين المستمر للعمليات المتقدمة مثل نداء النبض واللحام بمساعدة الليزر ، يقلل بشكل كبير من معدل عيب اللحام.
5. الاختبار غير المدمر وفحص الجودة الآلي
من أجل التأكد من أن كل أنبوب من النحاس الملحوم يلبي المتطلبات القياسية ، تم تجهيز Zhejiang Jingliang باكتشاف عيب تيار الدوامة ، ونظام اختبار الأشعة السينية غير المدمرة وخط اختبار ختم الضغط لتحقيق تتبع كامل الجودة من اللحام إلى توصيل المنتج النهائي.

ما هي الخطوات الرئيسية في عملية إنتاج أنابيب مبخر النحاس؟

تحضير المواد الخام لإنتاج أنبوب مبخر النحاس
ال starting point of copper evaporator tube production is high-quality copper. Relying on the advantages of a complete industrial chain, Zhejiang Jingliang has its own smelting and copper material procurement channels to ensure that the purity and physical properties of raw copper meet the standard requirements. Commonly used raw materials include high-purity oxygen-free copper and specific copper alloys, which lay a solid foundation for subsequent processing.
صب القذف
ال first step in the production process is the extrusion of copper. After high-temperature heating, the copper billet is extruded into a round tube billet to achieve the basic tube diameter and wall thickness specifications. Zhejiang Jingliang uses advanced extrusion equipment and a scientific temperature control system to ensure the stability of the tube billet size and surface quality, preparing for subsequent drawing processing.
المعالجة الحرارية الصلب
ال extruded copper tube billet needs to go through the annealing process to improve the metal's organizational structure, enhance plasticity and toughness, and facilitate subsequent drawing and forming. Zhejiang Jingliang Copper-Tube Products Co., Ltd has a modern continuous annealing line that can achieve precise control of temperature and atmosphere, avoid oxidation and impurity intrusion, and ensure uniform performance of the copper tube.
عملية الرسم البارد
ال annealed copper tube enters the cold drawing process, and the copper tube is gradually drawn to the design specifications using a drawing machine. This process requires multiple drawing passes, combined with multiple annealing, to control the tube diameter and wall thickness accuracy. Zhejiang Jingliang uses its own high-precision drawing technology to ensure that the product has a small dimensional tolerance and high surface finish.
التشطيب والمعالجة السطحية
من أجل زيادة تحسين دقة الأبعاد وجودة السطح ، سيخضع أنبوب المبخر النحاسي لعملية التشطيب. تقوم هذه الخطوة بضبط القطر الخارجي وسمك الجدار للأنبوب عن طريق الضغط متعدد اللولب. تشمل خطوات المعالجة السطحية اللاحقة التنظيف ، وإزالة الصدأ ، وتجفيفها للتأكد من أن الأنبوب خالي من طبقة الزيت والأكسيد ، مما يوفر سطحًا نظيفًا للحام أو العمليات اللاحقة.
معالجة الأضلاع الداخلية (الخيط الداخلي)
ال heat exchange efficiency of copper evaporator tubes depends largely on the structure of the inner surface. The internal rib copper tubes produced by Zhejiang Jingliang adopt advanced internal thread forming technology to form a regular thread structure on the inner wall of the tube, increase the heat exchange area and improve the flow state of the refrigerant, thereby significantly improving the evaporation efficiency and system performance.
اللحام ومعالجة الاتصال
تحتاج بعض أنابيب المبخر النحاسية إلى اللحام أو النحاس مع الملحقات الأخرى. تم تجهيز Zhejiang Jingliang بمعدات اللحام الذكية ومعايير العملية الصارمة لضمان جودة لحام مستقرة وموثوقة وتجنب العيوب الهيكلية. تراقب نظام التصنيع الذكي معلمات اللحام في الوقت الفعلي لضمان معدل تمرير اللحام لكل أنبوب نحاسي.
فحص الجودة
يقوم Zhejiang Jingliang بتنفيذ مراقبة الجودة الكاملة للعملية ، من فحص المواد الخام ، وفحص الحجم ، واختبار غير التدمير لاختبار الضغط. خاصة بالنسبة لضيق الهواء ومقاومة الضغط لأنابيب المبخر ، تستخدم الشركة اختبار ضغط المياه المتقدم واختبار ضيق الهواء ومعدات الكشف عن عيب الدوامة الحالية لضمان أن المنتجات تلبي بالكامل معايير الصناعة ومتطلبات تخصيص العملاء.
التغليف والتخزين
ال copper evaporator tubes that have passed strict inspection enter the packaging stage, and use moisture-proof and shock-proof professional packaging materials to ensure that they are not damaged during transportation. Zhejiang Jingliang is located in Tangpu Town, the "Hometown of Copper Tubes in East China", adjacent to Shangsan Expressway and National Highway 104, and only about 70 kilometers away from Hangzhou and Ningbo. The logistics and transportation are fast and convenient, effectively supporting the timely delivery of customers across the country and even around the world.
