الدليل النهائي لأنابيب النحاس TP2: استخراج ومعايير الصناعة

الجزء 1: مقدمة لأنابيب النحاس TP2

1.1 تعريف النحاس TP2: معيار الصناعة

TP2 النحاس هو نحاس منزوع الأكسدة من الفوسفور يحتوي على نسبة عالية من الفوسفور المتبقي. وفي مجال المعادن، يتم تصنيفها ضمن المعيار الصيني جيجابايت/ت 1527 ، وهو ما يعادل وظيفيا المعترف به دوليا أستم C12200 (النحاس-DHP) .

يشير الحرف "P" في TP2 إلى الفوسفور والذي يتم إضافته أثناء عملية الصهر لإزالة الأكسجين. من خلال "إزالة الأكسدة" من النحاس، يقوم المصنعون بإنشاء مادة أكثر موثوقية للتطبيقات الصناعية من النحاس النقي القياسي، خاصة عندما يتعلق الأمر بالحرارة واللحام.

1.2 الأهمية: لماذا يهم النحاس المؤكسد

تكمن الأهمية الأساسية للنحاس TP2 في قابلية اللحام . يحتوي النحاس التقليدي "الصلب" (مثل T2) على كميات ضئيلة من الأكسجين. عندما يتم تسخين T2 أو لحامه في جو غني بالهيدروجين، فإنه يعاني من "التقصف الهيدروجيني"، مما يؤدي إلى شقوق مجهرية وفشل هيكلي.

TP2 يحل هذه المشكلة. نظرًا لأن الفوسفور قد ارتبط بالفعل بالأكسجين وأزاله، يمكن لحام الأنابيب النحاسية TP2 ولحامها بأمان، مما يضمن وصلات مقاومة للتسرب. وهذا يجعله "المعيار الذهبي" للأنظمة التي يجب أن تحتوي على غازات أو سوائل عالية الضغط لعقود من الزمن.

1.3 TP2 مقابل TP1: مقارنة موجزة

في حين أن كلاهما خالي من الأكسدة الفوسفور، فإن الاختيار بينهما غالبا ما يأتي إلى المفاضلة بينهما الموصلية الحرارية/الكهربائية و موثوقية الانضمام :

• TP1 (منخفض الفوسفور): يحتوي على كمية أقل من الفوسفور (0.005% إلى 0.012%). إنه يوفر موصلية أعلى ولكنه أكثر حساسية قليلاً أثناء عمليات اللحام المعقدة.
• TP2 (عالية الفوسفور): يحتوي على المزيد من الفوسفور (0.013% إلى 0.050%). إنه الخيار المفضل لل صناعات التكييف والتبريد لأن أداء اللحام المتفوق يفوق الانخفاض الطفيف في الموصلية.

1.4 الاستخدامات والصناعات الشائعة

الأنابيب النحاسية TP2 هي "نظام الدورة الدموية" للبنية التحتية الحديثة. ونظرًا لمزيجها الفريد من مقاومة التآكل والكفاءة الحرارية، فلا غنى عنها في:

• HVAC/R (التدفئة والتهوية وتكييف الهواء والتبريد): يستخدم لخطوط التبريد وملفات المبخر/المكثف.
• السباكة والغاز: النقل الآمن للمياه الصالحة للشرب والغازات الطبية.
• الطاقة والطاقة: المبادلات الحرارية في محطات توليد الطاقة وأنظمة التبريد لأجهزة الطاقة المتجددة.
• السيارات: يُستخدم بشكل متزايد في أنظمة الإدارة الحرارية لبطاريات المركبات الكهربائية (EV).

الجزء الثاني: المعايير والمواصفات

عند شراء أو تحديد الأنابيب النحاسية TP2، من الضروري استخدام التسميات الدولية الصحيحة لضمان الجودة.

2.1 معايير الصناعة المشتركة

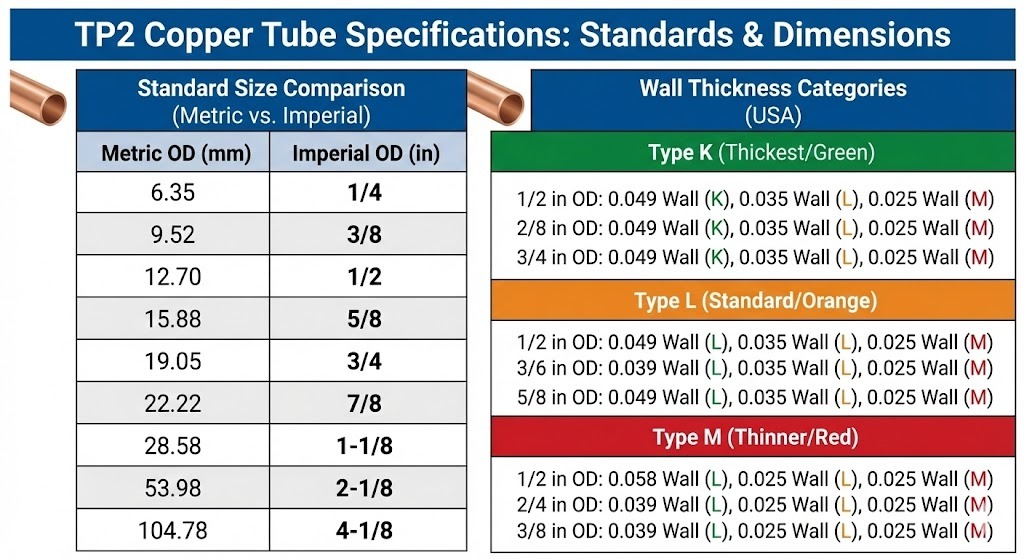

2.2 مواصفات الأبعاد

تتوفر أنابيب TP2 في مجموعة واسعة من الأحجام، ولكن يتم تصنيفها بشكل عام حسب:

• القطر الخارجي (OD): يتراوح عادة من 2 ملم إلى أكثر من 200 ملم.
• سمك الجدار: من "رفيع جدًا" (0.2 مم) إلى "جدار ثقيل" (5 مم للاستخدام الصناعي عالي الضغط).
• التسامح: غالبًا ما يكون قطر الأنابيب الدقيقة المسموح به هو /- 0.02 مم لضمان توافقها مع الوصلات الميكانيكية.

الجزء 3: التركيب الكيميائي والخواص الفيزيائية

3.1 التركيب الكيميائي: دور الفوسفور

يتم تحديد أداء النحاس TP2 من خلال نقائه العالي والتحكم الدقيق في الفوسفور. حسب المواصفات القياسية (مثل جيجابايت/ت 5231 أو ASTM C12200 ) ، يتم تنظيم التكوين بشكل صارم:

لماذا النطاق 0.013% - 0.050%؟
إذا كان الفوسفور أقل من 0.013%، فقد تكون عملية إزالة الأكسدة غير كاملة، مما يعرض المفاصل للخطر أثناء اللحام. أما إذا تجاوزت 0.050%، فإن التوصيل الحراري والكهربائي ينخفض ​​بشكل ملحوظ، مما يقلل من كفاءة المبادلات الحرارية.

3.2 الخواص الفيزيائية والميكانيكية

تتميز الأنابيب النحاسية TP2 بقوتها "الناعمة" - فهي قوية بما يكفي لتحمل الضغوط العالية ولكنها مرنة بما يكفي لثنيها في ملفات معقدة دون أن تتشقق.

أ. قوة الشد وقوة الخضوع

تعتمد قوة الشد على "مزاج" (صلابة) الأنبوب:

• لينة (مصلب، M): >= 195 ميجا باسكال. مرنة للغاية، مثالية للثني اليدوي والملفات الضيقة.
• الصعب (ح): >= 295 ميجا باسكال. صلبة وقوية، تستخدم في تشغيل الأنابيب المستقيمة في خطوط السباكة والصناعية.
• قوة العائد: تتراوح عادةً من 60 - 150 ميجا باسكال حسب الحالة المزاجية.

ب. الاستطالة

يقيس هذا قدرة المادة على التمدد قبل أن تنكسر. عادةً ما يكون للنحاس TP2 معدل استطالة >= 35% - 40% (في الحالة الصلبة). هذه الليونة العالية هي ما يسمح بتوسيع الأنبوب أو توهجه أو تأرجحه دون أن ينكسر.

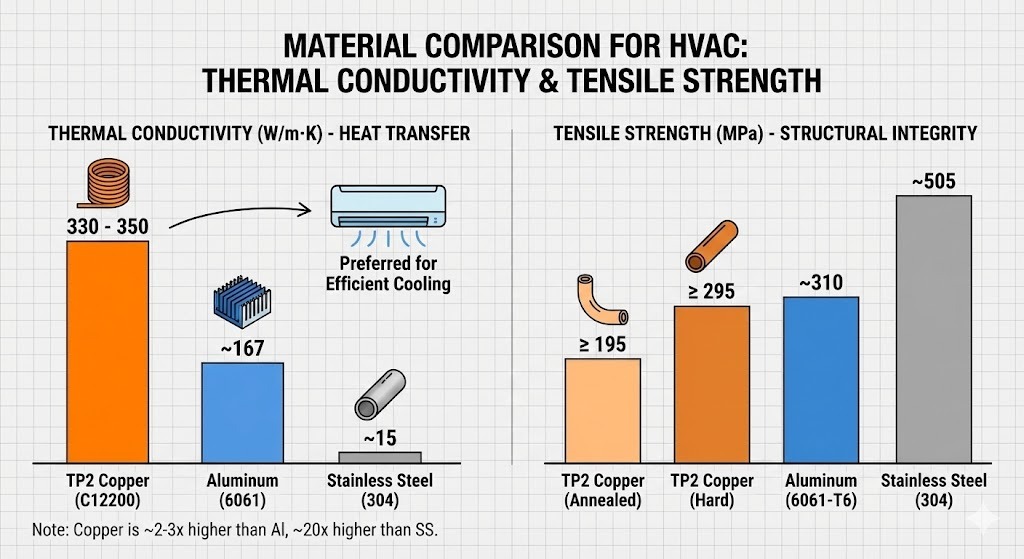

ج. التوصيل الحراري

في حين أن إضافة الفوسفور يقلل من الموصلية مقارنة بالنحاس النقي، إلا أن TP2 لا يزال رائدًا بين المعادن:

• الموصلية الحرارية: حوالي 330 - 350 وات/(م·ك) عند 20 درجة مئوية.
• ملحوظة: وهذا أعلى بحوالي 2-3 مرات من الألومنيوم و20 مرة أعلى من الفولاذ المقاوم للصدأ، ولهذا السبب فهو المادة المفضلة لمبخرات مكيفات الهواء.

د. الموصلية الكهربائية

• الموصلية الكهربائية: >= 70% - 80% IACS (المعيار الدولي للنحاس الملدن).
• على الرغم من أنها أقل من 100% IACS من النحاس الخالي من الأكسجين (C10200)، إلا أنها أكثر من كافية لتطبيقات التأريض ومزامنة الحرارة التي تتطلب اللحام أيضًا.

3.3 جدول ملخص الثابت المادي

الجزء 4: عملية تصنيع أنابيب النحاس TP2

إن إنتاج أنابيب النحاس TP2 عبارة عن رحلة من الصهر عالي الحرارة إلى العمل البارد عالي الدقة. يتم إنتاج معظم أنابيب TP2 المتميزة على شكل أنابيب سلسة ، مما يزيل خطر فشل التماس اللحام.

4.1 تدفق الإنتاج خطوة بخطوة

1. الصهر والصب (مرحلة إزالة الأكسدة):
   يتم صهر النحاس الكاثود عالي النقاء في فرن الحث. خلال هذه المرحلة، يضاف الفوسفور إلى الحمام المنصهر. هذه هي اللحظة الحرجة التي تتم فيها إزالة الأكسجين، وتحويل الدفعة إلى نحاس TP2. يتم بعد ذلك صب المعدن المنصهر في قوالب أسطوانية صلبة.
2. البثق (العمل الساخن):
   يتم تسخين قطعة النحاس الخام وإجبارها على المرور عبر قالب تحت ضغط هائل لتكوين قشرة مجوفة سميكة الجدران. يعمل هذا "العمل الساخن" على تكسير هيكل حبيبات الزهر، مما يجعل المعدن أكثر صلابة وأكثر تجانسًا.
3. الرسم البارد والمتداول:
   لتحقيق القطر النهائي وسمك الجدار، يخضع الأنبوب لمراحل متعددة الرسم البارد أو المتداول البارد (بيلجيرنج). يتم سحب الأنبوب من خلال قوالب أصغر تدريجيًا. تعمل هذه العملية على زيادة قوة المعدن من خلال "تصلب العمل".
4. التلدين الساطع:
   الرسم البارد يجعل النحاس صلبًا وهشًا. لاستعادة الليونة المطلوبة للثني والحرق (خاصة بالنسبة للدرجات "الناعمة" أو "نصف الصلبة")، يتم تسخين الأنابيب في فرن ذو جو متحكم فيه (عادةً نيتروجين أو هيدروجين) لمنع الأكسدة. وينتج عن هذا سطح نظيف "مشرق".
5. التشطيب والتنظيف:
   يتم قطع الأنابيب إلى الطول أو ملفوفة. بالنسبة لتطبيقات التدفئة والتهوية وتكييف الهواء (HVAC)، يجب أن يكون الجزء الداخلي نظيفًا جراحيًا، لأن أي زيت أو غبار متبقي قد يؤدي إلى تلف الضاغط.

4.2 تدابير مراقبة الجودة

لضمان أن أنابيب TP2 تلبي المعايير الدولية مثل أستم B280 ، يستخدم المصنعون اختبارات صارمة:

• اختبار إيدي الحالي: اختبار غير مدمر يستخدم المجالات الكهرومغناطيسية للكشف عن الشقوق أو الحفر غير المرئية في جدار الأنبوب.
• الاختبار الهيدروستاتيكي: يتم تعبئة الأنبوب بسائل عالي الضغط لضمان قدرته على تحمل ضغوط المبردات الحديثة (مثل R-410A أو R-32).
• التفتيش الأبعاد: تضمن الفرجار الدقيقة ومقاييس الليزر أن يكون سمك الجدار موحدًا، وهو أمر بالغ الأهمية للحفاظ على معدلات الضغط.

الجزء 5: الميزات والفوائد الرئيسية لأنابيب النحاس TP2

لماذا يعتبر TP2 "محبوب الصناعة"؟ تمتد فوائدها إلى ما هو أبعد من الموصلية البسيطة.

5.1 مقاومة فائقة للتآكل

يشكل النحاس TP2 طبقة طبيعية واقية عند تعرضه للعناصر. على عكس الفولاذ، فهو لا يصدأ. في السباكة والتدفئة والتهوية وتكييف الهواء، هذا يعني أن الأنبوب لن يضعف أو يحدث "تسربات ذات ثقب صغير" بسهولة على مدى عمر 20-30 عامًا.

5.2 الكفاءة الحرارية العالية

كما هو مذكور في قسم الخصائص، فإن التوصيل الحراري لـ TP2 استثنائي. في المبادل الحراري، وهذا يسمح نقل الحرارة بشكل أسرع في مساحة أصغر، مما يتيح تصميم وحدات تكييف هواء مدمجة وعالية الكفاءة.

5.3 "إمكانية الانضمام" الممتازة

نظرًا لأن TP2 مزيل للأكسدة من الفوسفور، فهو النحاس الأكثر سهولة في الاستخدام اللحام واللحام . يمكن للفنيين ربط الأنابيب بسرعة باستخدام الشعلة دون القلق بشأن هشاشة المعدن أو فشل المفصل تحت الاهتزاز.

5.4 الليونة والقابلية للتشكيل

يمكن ثني النحاس TP2 بسهولة أو توسيعه أو "تطريقه" بدون آلات ثقيلة متخصصة. تعتبر هذه المرونة أمرًا حيويًا لتركيب خطوط التبريد في المساحات الضيقة أو إنشاء ملفات مبخر معقدة.

5.5 إمكانية إعادة التدوير بنسبة 100%

النحاس مادة "دائمة". يمكن إعادة تدوير الأنابيب النحاسية TP2 إلى أجل غير مسمى دون أي خسارة في الأداء. في عصر ESG (البيئية والاجتماعية والحوكمة) الأهداف، يعد استخدام النحاس خيارًا مستدامًا لشهادات المباني الخضراء.

الجزء 6: تطبيقات أنابيب النحاس TP2 عبر الصناعات

6.1 التدفئة والتهوية وتكييف الهواء والتبريد: قلب النظام

هذا هو القطاع الأكثر هيمنة بالنسبة للنحاس TP2. تعمل المبردات الحديثة عند ضغوط عالية، مما يتطلب الموثوقية السلسة التي يوفرها TP2.

• تكييف الهواء والمضخات الحرارية: يستخدم لتوصيل الوحدات الداخلية والخارجية. تسمح ليونة TP2 بتوسيعها وتوصيلها بصمامات بدون أي تسرب.
• التبريد: تستخدم في سلاسل التبريد في السوبر ماركت والمجمدات الصناعية. غالبًا ما تكون أنابيب TP2 "محززة داخليًا" (مع إضافة زعانف داخلية صغيرة) لزيادة مساحة سطح نقل الحرارة، مما يجعل النظام أكثر كفاءة في استخدام الطاقة.
• المبخرات والمكثفات: تضمن الموصلية الحرارية العالية للأنبوب تبادل الحرارة بسرعة بين المبرد والهواء.

6.2 السباكة وتوزيع المياه

في العديد من المباني السكنية والتجارية الراقية، يعد النحاس TP2 هو الخيار المفضل لأنظمة المياه نظرًا لطول عمره وفوائده الصحية.

• المياه الصالحة للشرب: النحاس مضاد للميكروبات بشكل طبيعي، مما يمنع نمو البكتيريا مثل الفيلقية .
• الصرف والتهوية: نظرًا لأن TP2 يقاوم التآكل الناتج عن المياه الرمادية والصابون القاسي، فإنه يُستخدم في أنظمة الصرف المتينة التي يمكن أن تدوم لأكثر من 50 عامًا.
• أنابيب الغاز: قدرته على تحمل الضغط العالي ومقاومة الحريق (غير قابل للاحتراق) تجعله الخيار الأكثر أمانا لنقل الغازات الطبية في المستشفيات أو الغاز الطبيعي في المنازل.

6.3 التطبيقات الصناعية والكيميائية

بالإضافة إلى المباني القياسية، يتعامل النحاس TP2 مع "الرفع الثقيل" في مصانع التصنيع.

• المبادلات الحرارية: يستخدم في مبردات الزيت ومكثفات البخار في محطات الطاقة والمعالجة الكيميائية.
• عملية الأنابيب: يعتبر TP2 مثاليًا لنقل السوائل غير الحمضية ولكنها تتطلب بيئة درجة حرارة ثابتة.
• المجمعات الحرارية الشمسية: يستخدم في الأنابيب "الناهضة" لسخانات المياه بالطاقة الشمسية لامتصاص ونقل حرارة الشمس إلى خزان المياه.

6.4 التطبيقات الكهربائية والتأريض

في حين أن TP2 لديه موصلية أقل قليلاً من النحاس T2 النقي، فإن قوته الفائقة ومقاومته للتآكل تجعله مفيدًا لأدوار كهربائية محددة:

• قضبان التأريض والأكمام: يستخدم لحماية الأنظمة الكهربائية من الصواعق والارتفاعات المفاجئة، خاصة في بيئات التربة حيث يشكل التآكل خطرًا.
• المحطات والموصلات: يستخدم في المكونات الكهربائية شديدة التحمل حيث يجب أن يكون الجزء ملحومًا أو ملحومًا بمكون آخر.

الجزء 7: تقنيات الانضمام لأنابيب النحاس TP2

تعتمد موثوقية النظام النحاسي بشكل كبير على جودة وصلاته. نظرًا لأن TP2 خالي من الأكسدة، فإنه يوفر نطاقًا أوسع من خيارات الانضمام دون التعرض لخطر تدهور المواد.

7.1 اللحام والنحاس

هذه هي الطريقة الأكثر شيوعًا لأنابيب TP2 في أنظمة التدفئة والتهوية وتكييف الهواء والسباكة.

• لحام (لحام ناعم): تستخدم في المقام الأول في السباكة السكنية. أنها تنطوي على معادن حشو مع نقطة انصهار أقل من 450 درجة مئوية.
• مختلط (لحام الصلب): "المعيار" لـ HVAC/R. ويستخدم معادن حشو (غالبًا ما تعتمد على الفضة) مع نقاط انصهار أعلى من 450 درجة مئوية. تسمح مقاومة النحاس TP2 للتقصف بالهيدروجين باللحام بدرجة حرارة عالية باستخدام الشعلة، مما يؤدي إلى إنشاء مفصل غالبًا ما يكون أقوى من الأنبوب نفسه.

7.2 التجهيزات الميكانيكية

بالنسبة للبيئات التي لا يُسمح فيها باستخدام اللهب المكشوف (مثل مناطق "عدم استخدام الشعلة" في المستشفيات أو المصانع ذات التقنية العالية)، يتم استخدام الخيارات الميكانيكية:

• الضغط المناسب: أداة تجعيد التركيب على الأنبوب، باستخدام حلقة دائرية داخلية للختم.
• تركيبات الضغط: يستخدم صمولة نحاسية وحلقة لضغط أنبوب TP2 على التركيب. وهذا أمر شائع في خطوط الغاز والأجهزة ذات الضغط المنخفض.

الجزء 8: مزايا وعيوب TP2

لاتخاذ قرار مستنير، من المفيد رؤية ملخص "الإيجابيات والسلبيات".

المزايا

• اللحام الآمن: يمنع المحتوى العالي من الفوسفور حدوث تشققات أثناء الانضمام إلى درجة الحرارة العالية.
• كفاءة الطاقة: التوصيل الحراري الاستثنائي يوفر الطاقة في تطبيقات التدفئة/التبريد.
• المتانة: مقاومة عالية للتآكل العام والتحجيم الداخلي.
• مضاد للجراثيم: يقتل 99.9% من البكتيريا بشكل طبيعي خلال ساعتين من الاتصال.
• المستدامة: قابلة لإعادة التدوير بالكامل وذات قيمة خردة عالية.

العيوب

• مقايضة الموصلية: الموصلية الكهربائية أقل من T2 (النحاس النقي).
• تقلب التكلفة: مثل جميع منتجات النحاس، يخضع السعر لتقلبات سوق السلع العالمية.
• خطر السرقة: نظرًا لقيمة إعادة التدوير العالية، يمكن أن تكون الأنابيب النحاسية المكشوفة هدفًا للسرقة في مواقع العمل.

الجزء التاسع: الصيانة والعناية لطول العمر

في حين أن النحاس TP2 عبارة عن مادة "اضبطها وانسىها"، فإن اتباع هذه النصائح يضمن استمرارها لعقود:

1. تجنب التدفق المفرط: عند اللحام، استخدم الحد الأدنى من التدفق المطلوب. يمكن أن يتسبب التدفق الزائد المتبقي داخل الأنبوب في حدوث تآكل موضعي.
2. الدعم المناسب: تأكد من أن الأنابيب مدعومة بشماعات مطلية بالنحاس أو مغلفة بالبلاستيك. تجنب الاتصال المباشر بالفولاذ المجلفن أو الحديد لمنع ذلك التآكل الجلفاني .
3. سرعة التدفق: في السباكة، حافظ على سرعة المياه ضمن الحدود الموصى بها (عادةً < 1.5 م/ث للمياه الساخنة) لمنع التآكل والتآكل.
4. التنظيف: بالنسبة للمبادلات الحرارية الصناعية، فإن التنظيف المنتظم باستخدام عوامل إزالة الترسبات الخفيفة سوف يحافظ على معدل النقل الحراري العالي لجدران TP2.

الخلاصة: مستقبل أنابيب النحاس TP2

تمثل الأنابيب النحاسية TP2 التوازن المثالي بين علم المعادن والتطبيق العملي. من خلال إضافة الفوسفور لإزالة الأكسدة من النحاس، ابتكر المهندسون مادة ليست فقط ذات كفاءة عالية في نقل الحرارة ولكن أيضًا موثوقة بشكل لا يصدق في التركيب والربط.

سواء كان ذلك في وحدات تكييف الهواء التي تحافظ على راحة منازلنا، أو السباكة التي توفر المياه الصالحة للشرب، أو أنظمة التبريد في الجيل القادم من السيارات الكهربائية، تظل TP2 المادة الأساسية لإدارة الحرارة والسوائل الحديثة. عند اختيار مادة لتطبيقات الضغط العالي أو درجة الحرارة العالية أو عالية الكفاءة، فإن TP2 (C12200) يقف كمعيار صناعي مثبت.

الجزء 10: الأسئلة المتداولة (الأسئلة الشائعة)

في ختام المقال، إليك بعض الأسئلة الأكثر شيوعًا بخصوص الأنابيب النحاسية TP2:

Q1: هل يمكن استخدام الأنابيب النحاسية TP2 لمياه الشرب؟
ج: نعم. يستخدم TP2 (C12200) على نطاق واسع في أنظمة السباكة على مستوى العالم. وهو مضاد للميكروبات بشكل طبيعي ويلبي معايير السلامة لمياه الشرب في معظم الولايات القضائية.

س2: ما هو الفرق الرئيسي بين TP1 و TP2؟
ج: الفرق الأساسي هو الفوسفور content . يحتوي TP2 على نطاق فوسفور أعلى (0.013% إلى 0.050%)، مما يجعله متفوقًا على اللحام الثقيل والنحاس، بينما يوفر TP1 (0.005% إلى 0.012%) توصيلًا حراريًا/كهربائيًا أفضل قليلاً.

س3: لماذا يُفضل TP2 على T2 لتطبيقات التدفئة والتهوية وتكييف الهواء (HVAC)؟
ج: يحتوي النحاس T2 على الأكسجين النزر الذي يسبب "تقصف الهيدروجين" أثناء اللحام، مما يؤدي إلى حدوث تشققات. يتم إزالة الأكسدة TP2، مما يعني أنه يمكن لحامه بالنحاس ولحامه بشكل متكرر دون فقدان السلامة الهيكلية.

س 4: هل أنابيب TP2 متوافقة مع المبردات الخضراء الجديدة مثل R-32؟
ج: نعم. تم تصميم الأنابيب غير الملحومة TP2 للتعامل مع ضغوط التشغيل العالية المرتبطة بغازات التبريد الحديثة الصديقة للبيئة، بشرط تحديد سمك الجدار بشكل صحيح.

الجزء 11: ملخص المقارنة النهائية (دليل الاختيار)

يعد هذا الجدول بمثابة مرجع سريع للمهندسين لاختيار درجة النحاس المناسبة لمشروعهم المحدد.
