قضبان التوصيل ذات الأنابيب النحاسية: الثورة الصامتة في البنية التحتية لنقل الطاقة

العنوان الفرعي: كيف تعيد الموصلات الأنبوبية المجوفة تعريف الكفاءة في أنظمة الطاقة بينما تتصارع الحلول التقليدية مع قيود المساحة والأداء.

التحول التكنولوجي: من الموصلات الصلبة إلى نقل الطاقة ثلاثي الأبعاد

يؤدي تحديث البنية التحتية العالمية للطاقة إلى زيادة الطلب غير المسبوق على الطاقة أنبوب النحاس أشرطة التوصيل. على الرغم من أنها تمثل 2% إلى 3% فقط من إجمالي الطلب على أنابيب النحاس، إلا أن هذه المنتجات تشهد معدلات نمو تتجاوز 200% سنويًا في تطبيقات مثل المحطات الفرعية ذات الجهد العالي للغاية ومراكز البيانات ومحطات الطاقة الجديدة. الميزة الأساسية تكمن في هيكل أنبوبي مجوف ، الذي يوسع مساحة سطح الموصل بمقدار 3-5 مرات، ويضمن توزيعًا منتظمًا للتيار على طول جدار الأنبوب، ويقلل من معامل تأثير الجلد إلى أقل من 0.8، ويقلل من مقاومة التيار المتردد بنسبة 40% مقارنة بقضبان التوصيل المستطيلة ذات مساحة المقطع العرضي المكافئة.

يعالج هذا الابتكار الهيكلي التحديات الحاسمة في نقل التيار العالي. في مجموعة المفاتيح الكهربائية المعزولة بالغاز 750 كيلو فولت (GIS)، يمكن لقضيب توصيل الأنبوب النحاسي Φ100×5 مم أن يحمل تيار 4000 أمبير بكثافة تبلغ 2.68 أمبير/مم² فقط، بينما تتطلب قضبان التوصيل المستطيلة المكافئة طبقات متعددة مكدسة، مما يزيد من الخسائر بنسبة تزيد عن 30%. والأهم من ذلك، أن القوة الميكانيكية لقضبان التوصيل ذات الأنابيب النحاسية تصل إلى أربعة أضعاف قضبان التوصيل المستطيلة، مما يتيح امتدادات معلقة تبلغ 9 أمتار وامتدادات مدعومة تمتد إلى 13 مترًا تحت تأثير تيار الدائرة القصيرة 50 كيلو أمبير، مما يقلل بشكل كبير من متطلبات الهيكل الفولاذي للمحطات الفرعية.

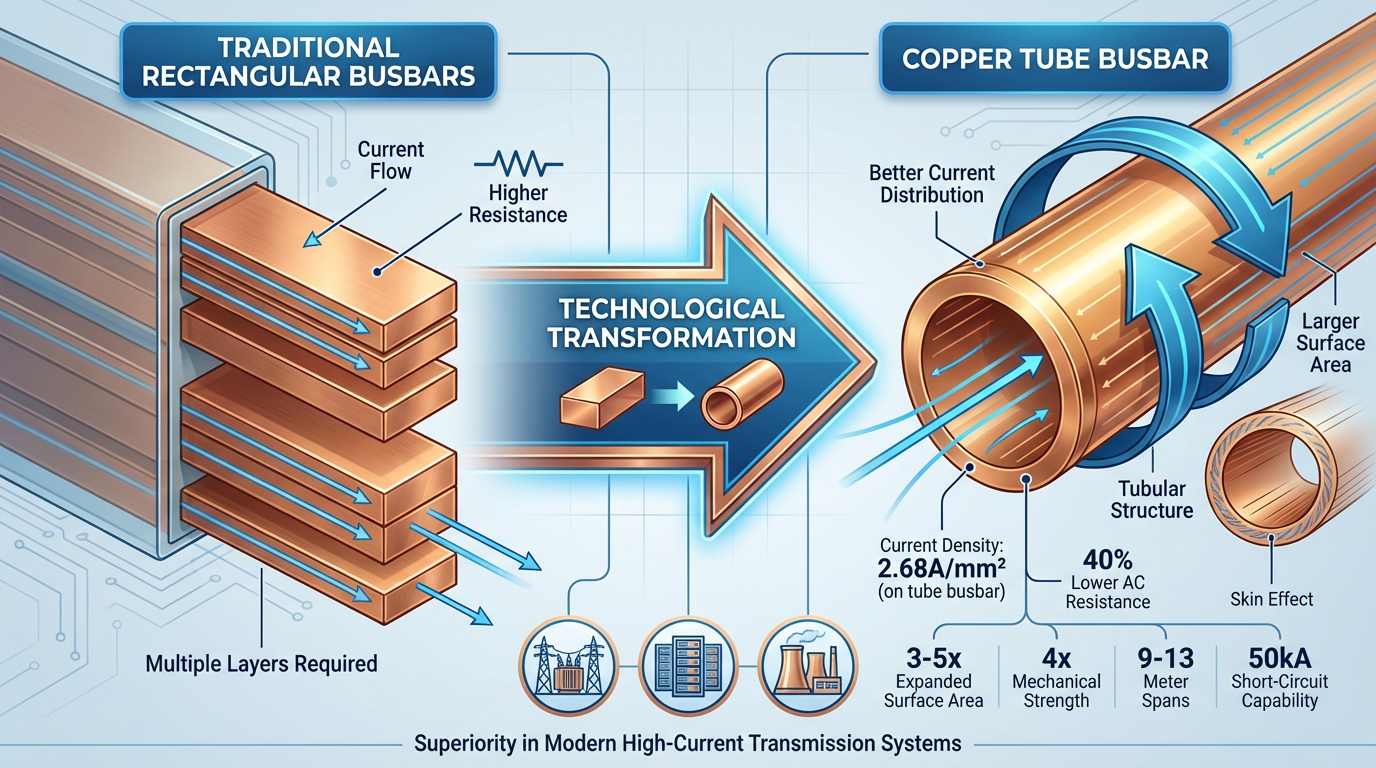

(تم إنشاء هذه الصورة بواسطة الذكاء الاصطناعي.)

جدول: مقارنة أداء قضبان التوصيل ذات الأنابيب النحاسية مقابل قضبان التوصيل المستطيلة التقليدية (2025)

الابتكار المادي: السبائك المتقدمة والتصنيع المستدام

إن تفوق أداء قضبان التوصيل ذات الأنابيب النحاسية ينبع من اختراقات علوم المواد. جديد النحاس والفضة و سبائك النحاس والكروم يحافظ على الموصلية مع زيادة القوة بنسبة 30%، مما يسمح بجدران أرق وتوفير المواد بنسبة تصل إلى 25% دون المساس بالأداء. تتيح هذه المواد المتقدمة التشغيل في درجات حرارة تتراوح من -196 درجة مئوية إلى 250 درجة مئوية، مما يجعلها مناسبة للبيئات القاسية بدءًا من التطبيقات المبردة وحتى الإعدادات الصناعية ذات درجات الحرارة العالية.

إن عمليات التصنيع المستدامة تعيد تشكيل اقتصاديات الإنتاج. تستخدم المرافق الحديثة أنظمة تبريد مياه ذات حلقة مغلقة تقلل من استهلاك المياه من 28 مترًا مكعبًا للطن إلى 16 مترًا مكعبًا للطن، أي انخفاض بنسبة 43%. يتيح دمج تقنيات الجيل الخامس والإنترنت الصناعي تحسين الطاقة في الوقت الفعلي، مما يقلل الاستهلاك الشامل للطاقة لكل وحدة منتج بنسبة 30%. لا تؤدي هذه التطورات إلى خفض تكاليف الإنتاج فحسب، بل تساعد أيضًا المنتجات في التأهل للحصول على إعفاءات بموجب آليات مثل آلية تعديل حدود الكربون (CBAM) التابعة للاتحاد الأوروبي.

طيف التطبيقات: من الطاقة التقليدية إلى حدود الطاقة الجديدة

يتم إعادة تعريف عرض القيمة لقضبان التوصيل ذات الأنابيب النحاسية عبر قطاعات متعددة. في نقل التيار المباشر عالي الجهد للغاية، أبلغت محطات تحويل ± 800 كيلو فولت التي تستخدم قضبان توصيل أنابيب نحاسية معزولة بالكامل عن انخفاض خسائر النظام بنسبة 18%، مع وفورات في التكاليف التشغيلية السنوية تصل إلى 4 ملايين دولار. وتصبح هذه الميزة واضحة بشكل خاص في النقل لمسافات طويلة، حيث تستفيد المشاريع التي تتجاوز 100 كيلومتر من تخفيضات تكلفة دورة الحياة بنسبة 25% أو أكثر.

ويمثل قطاع الطاقة المتجددة حدودا واعدة بشكل خاص. في تطبيقات مزارع الرياح، تُظهر قضبان التوصيل ذات الأنابيب النحاسية تشغيلاً موثوقًا عند درجة حرارة -40 درجة مئوية، مع طلاءات مقاومة للأشعة فوق البنفسجية تزيد من عمر الخدمة الخارجي إلى 30 عامًا - وهو ضعف دورة الكابلات التقليدية التي تبلغ 15 عامًا. في محطات الطاقة الكهروضوئية، تعمل التصميمات المعيارية على تسريع عملية التثبيت بنسبة 50%، مما يثبت أهميته بشكل خاص لمشاريع الطاقة الموزعة القابلة للنشر بسرعة. يمثل النقل بالسكك الحديدية ناقلًا آخر للنمو، حيث حققت أنظمة مثل خط مترو شانغهاي 14 كفاءة محول الجر بنسبة 98.5% وخفض استهلاك طاقة القطارات بنسبة 7% بعد اعتماد قضبان التوصيل ذات الأنابيب النحاسية Φ120×8 مم.

المشهد الإقليمي: الاختلافات العالمية في التبني والابتكار

يُظهر سوق بسبار أنابيب النحاس العالمي خصائص إقليمية مميزة. وتحافظ أوروبا على ريادتها في التطبيقات المتطورة، حيث تمتلك الشركات المصنعة الألمانية 60% من سوق الأنابيب عالية النقاء. تركز أمريكا الشمالية على تطبيقات الطيران والدفاع، حيث تلبي السبائك المتخصصة متطلبات الأداء القصوى. ومن ناحية أخرى، حققت الشركات الصينية تقدما كبيرا في القطاعات المتخصصة مثل أنابيب النيكل والنحاس بي 10 من الدرجة البحرية، حيث استحوذت على 25% من حصة السوق العالمية.

ويعكس هذا التوزيع الجغرافي مزايا تنافسية مختلفة. تنبع الهيمنة الأوروبية في القطاعات المتميزة من الخبرة الطويلة في التصنيع الدقيق، في حين تتوافق نقاط القوة في أمريكا الشمالية مع صناعة الطيران المتقدمة لديها. ويستفيد صعود الصين من التجمعات الصناعية المتكاملة التي تجمع بين عمليات الصهر الأولية، والمعالجة المتوسطة، والتطبيقات النهائية، مما يقلل دورات البحث والتطوير بنسبة 30% والتكاليف بنسبة 20%.

الاتجاهات المستقبلية: الأنظمة الذكية ومواد الجيل التالي

يشير التطور المستقبلي لقضبان التوصيل ذات الأنابيب النحاسية إلى قدر أكبر من الذكاء والوظائف. يتيح تكامل أجهزة استشعار الألياف الضوئية مراقبة درجة الحرارة والضغط والتفريغ الجزئي في الوقت الفعلي، مع تحقيق بعض التطبيقات الصناعية دقة بنسبة 92% في التنبؤ بأخطاء المعدات وتقليل وقت التوقف غير المخطط له بنسبة 65%. يؤدي هذا التحول إلى رفع قضبان التوصيل ذات الأنابيب النحاسية من عناصر موصلة سلبية إلى عقد إدارة الطاقة النشطة.

تعد مواد الجيل التالي بمزيد من الإنجازات. تُظهر مركبات النحاس والجرافين موصلية حرارية خمسة أضعاف النحاس النقي بربع الوزن، في حين توفر متغيرات الموصلية الفائقة التي تعمل عند درجة حرارة النيتروجين السائل -196 درجة مئوية نقل طاقة بدون مقاومة. على الرغم من أنها ليست قابلة للتطبيق تجاريًا على نطاق واسع حتى الآن، إلا أن هذه المواد المتقدمة تشير إلى المستقبل حيث يمكن لقضبان التوصيل المصنوعة من الأنابيب النحاسية أن تشهد انخفاضًا في الوزن بنسبة 60% مع تحسين الأداء في نفس الوقت.

يمثل تكامل النظام اتجاهًا رئيسيًا آخر. يمكن لقضبان التوصيل المتكاملة للتوصيل بالتبريد والتي تدمج تبديد الحرارة مع وظائف نقل الطاقة أن تقلل من عدد الموصلات بنسبة 30% مع زيادة كثافة الطاقة. يمثل هذا النهج تحول الصناعة من تصنيع المكونات إلى توفير الحلول المتكاملة.
