ما هي عمليات التصنيع الشائعة لأنبوب النحاس المجوف؟

في التصنيع الحديث ، أنبوب النحاس المجوف يستخدم على نطاق واسع في العديد من المجالات مثل تكييف الهواء والتبريد ، والمبادلات الحرارية ، وأجزاء السيارات ، وتصنيع الآلات ، والأجهزة الإلكترونية ، والمعدات الكيميائية ، وما إلى ذلك ، بسبب الموصلية الحرارية الممتازة ، ومقاومة التآكل ، وأداء المعالجة الجيد. مع التحسين المستمر لمتطلبات الصناعات المصب لدقة أنبوب النحاس والأداء وحماية البيئة ، تتطور عملية تصنيع أنبوب النحاس باستمرار وتطويرها.
منذ تأسيسها في عام 1994 ، تشجيانغ جينغليانغ النحاس ركزت Tube Products Co. ، Ltd. على البحث والتطوير وتصنيع أنابيب النحاس ، وشكلت الآن سلسلة صناعية كاملة تغطي الصهر ، البثق ، الرسم ، الصلب ، ودقة.
تحليل العمليات الرئيسية في تصنيع أنبوب النحاس
1. صهر البليت النحاسي (ذوبان وصب)
يبدأ تصنيع أنابيب النحاس المجوفة باختيار المواد الخام وصهرها. يتم تسخين النحاس الكاثود عالي النقاء إلى أعلى من 1200 درجة مئوية في ورشة الصهر الفعالة في جينغليانغ ، ويتم إلقاؤها في بيليتات نحاسية مستديرة خالية من العيوب بعد إزالة الأكسدة والتكرير وغيرها من العمليات. تلعب هذه المرحلة دورًا حاسمًا في الهيكل المعدني والخصائص الفيزيائية للمنتج النهائي.
2. البثق الساخن
بعد تسخين البليت النحاسي وتخفيفه ، يتم بثقه الساخن بواسطة بثق هيدروليكي. هذه العملية هي المفتاح لتحقيق بنية الأنبوب المجوف: يتم دفع المعدن في قالب مغلق ويتم بثقه من خلال قالب مع مغزل لتشكيل بنية مجوفة.

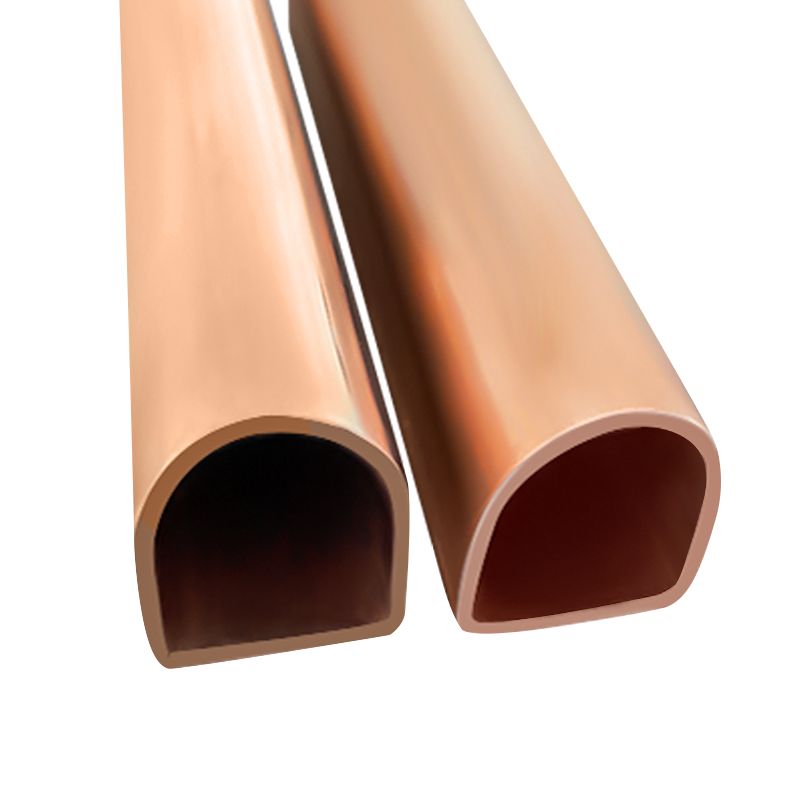

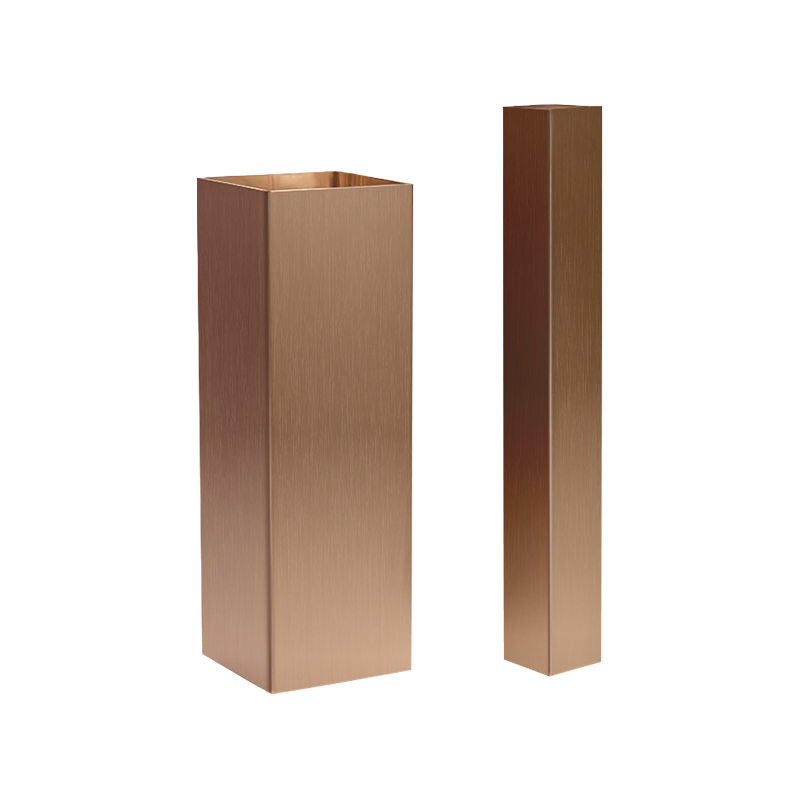

لدى Zhejiang Jingliang معدات بثق تلقائية متقدمة ، والتي يمكن أن تنتج أنابيب نحاسية مجوفة من مواصفات مختلفة (مستديرة ، مربعة ، على شكل خاص) وفقًا لتلبية احتياجات العملاء المختلفة ، وتحقيق تحكم دقيق في أبعاد القطر الداخلي والخارجي وتوزيع سماكة الجدار.
3. الرسم البارد
أنبوب النحاس بعد البثق الساخن عادة ما يكون له سطح خشن وانحراف أبعاد كبير. في هذا الوقت ، هناك حاجة إلى عمليات رسم بارد أو أكثر لزيادة تحسين دقة الأبعاد وجودة السطح. لا يمكن للرسم البارد تحسين اتجاه ترتيب الحبوب وزيادة قوة الأنبوب فحسب ، بل يخلق أيضًا ظروفًا لعلاج الصلب اللاحق.
تستخدم Jingliang معدات الرسم متعددة القنوات في مرحلة المعالجة الباردة ، إلى جانب أنظمة التزييت والتوتر التي تم تطويرها ذاتيًا لضمان اتساق واستقرار كل متر من أنبوب النحاس ، وهو رابط رئيسي للمنتج لتلبية التطبيقات المتطورة (مثل المبادلات الحرارية وأنظمة التبريد السيارات).
4. الصلب الوسيط
بعد الرسم البارد المتعدد ، سوف تصلب المواد النحاسية تدريجياً وتصبح أكثر هشاشة. في هذا الوقت ، من الضروري استعادة اللدونة من خلال الصلب الوسيط. عادة ما يتم التحكم في درجة حرارة الصلب عند 400 ~ 700 درجة مئوية ، ويجب التحكم في الوقت والجو بدقة لتجنب تشكيل حجم الحبوب أو تكوين مقياس الأكسيد.
تم تجهيز جينغليانغ بفرن الصلب المستمر عالي الدقة ، والذي يمكنه تحقيق الصلب الفعال عبر الإنترنت ويوفر قابلية كافية للآلات للمعالجة العميقة اللاحقة مثل الانحناء والشرف.
5. الدقة المتداول والتغييرات
تتطلب بعض المنتجات التي لها متطلبات عالية للغاية لاتساق حجم الحجم وسمك الجدار (مثل الشعيرات الدموية النحاسية أو أنابيب النحاس عالية الدقة للتبريد) أيضًا المتداول الدقيق. تستخدم هذه العملية التدحرج المتعدد المتداخلة للتحكم بفعالية في انحراف سماكة الجدار ، وتحسين التدوير ، والقضاء على الإجهاد المتبقي.
6. المعالجة السطحية والاختبار غير التدمير
من أجل تحسين مقاومة الأكسدة وجودة مظهر أنابيب النحاس ، يجب أن تكون بعض المنتجات فوسفاتًا أو مغلفة أو مشرقة. في الوقت نفسه ، من أجل التأكد من عدم وجود مسام أو شوائب أو تشققات داخل المنتج ، تقدم جينغليانغ تمامًا اختبار تيار الدوامة واختبار الموجات فوق الصوتية واختبار ضغط الماء قبل مغادرة المصنع للتأكد من أن جودة كل أنبوب نحاسي مجوف تصل إلى مستوى قياسي.

لماذا تكون أنابيب النحاس المجوفة أفضل من أنابيب الألومنيوم في أنظمة التبريد

في التطور السريع لأنظمة التبريد اليوم ، يرتبط اختيار مواد خطوط الأنابيب مباشرة بكفاءة الطاقة وحياة وموثوقية المعدات. منذ فترة طويلة أنابيب النحاس وأنابيب الألومنيوم ، كمادة شائعة الاستخدام ، تمت مناقشتها على نطاق واسع في هذه الصناعة. في التطبيقات الفعلية ، أظهرت أنابيب النحاس المجوفة مزايا شاملة على أنابيب الألومنيوم في العديد من الأبعاد الرئيسية مثل أداء نقل الحرارة والقوة الميكانيكية ومقاومة التآكل وراحة الصيانة. بصفتها الشركة المصنعة المحترفة التي تتمتع بأكثر من 30 عامًا من الخبرة في صناعة أنبوب النحاس ، اعتمدت شركة Zhejiang Jingliang-Tube-Tube Products ، Ltd. على التكنولوجيا المتقدمة وسلسلة صناعية كاملة لتوفير أنابيب نحاسية عالية الجودة مستمرة للعملاء العالميين ، وحماية تشغيل أنظمة التبريد.
الموصلية الحرارية الممتازة ، وتحسين كفاءة الطاقة في النظام
الموصلية الحرارية للنحاس حوالي 398 واط/م · ك ، أعلى بكثير من الألومنيوم ، أي حوالي 237 واط/م · ك. هذا يعني أنه في ظل نفس ظروف العمل ، يمكن للأنابيب النحاسية إكمال تبادل الحرارة بشكل أكثر كفاءة ، وبالتالي تسريع عملية التبريد وتحسين نسبة كفاءة الطاقة (COP) والأداء الموفرة للطاقة في الجهاز بأكمله. هذا أمر بالغ الأهمية في المعدات مثل مكيفات الهواء والثلاجات والمبردات التي لديها متطلبات صارمة بشكل متزايد لكفاءة الطاقة.

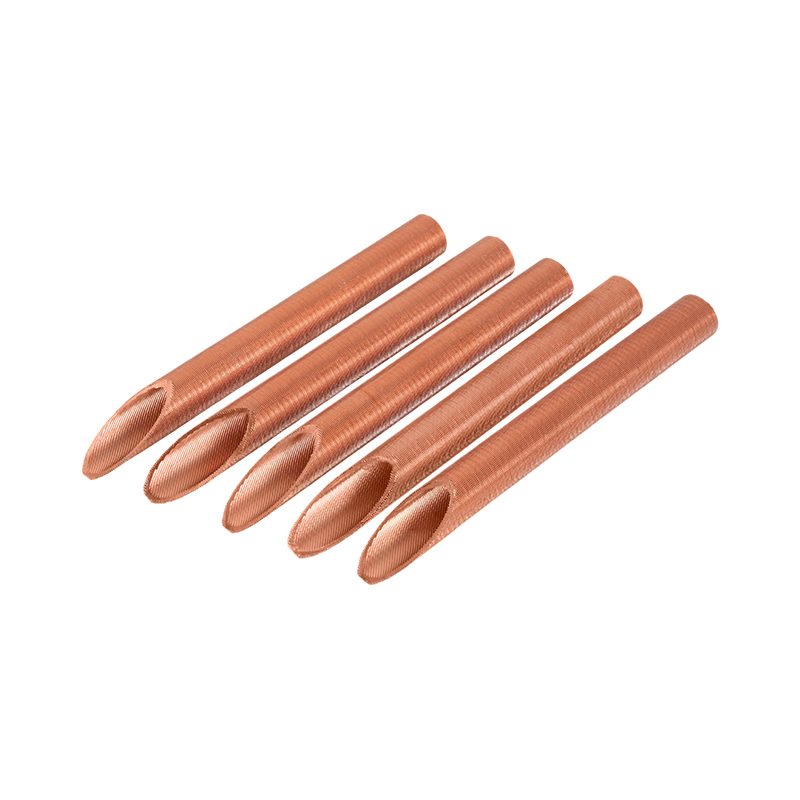

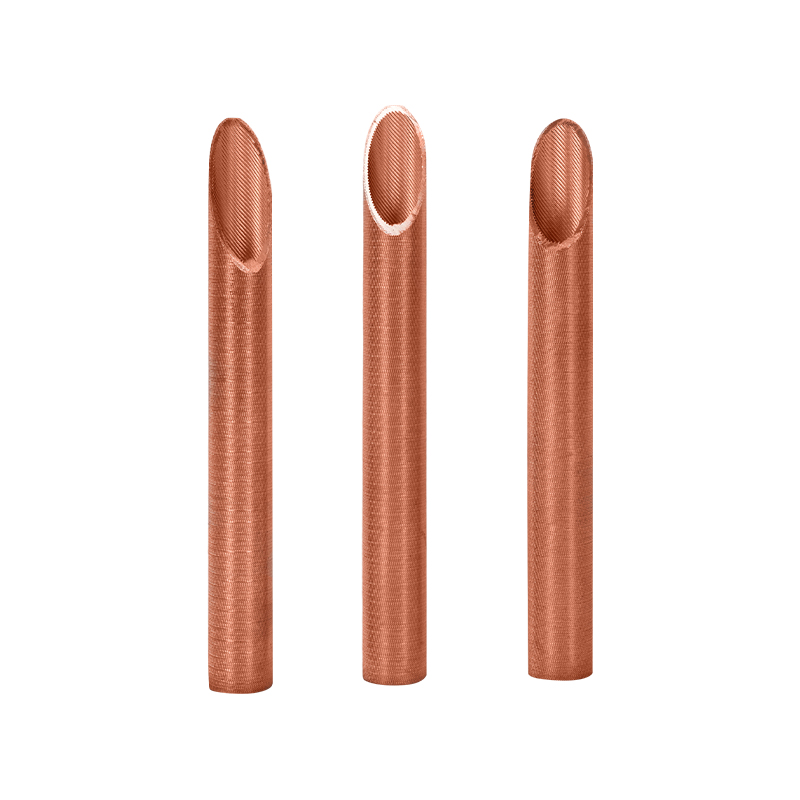

تتم معالجة أنابيب النحاس المجوفة التي تنتجها Zhejiang Jingliang من خلال البثق الدقيق وعمليات الرسم الباردة لضمان سمك الجدار الموحد والجدار الداخلي الناعم ، مما يحسن بشكل كبير معدل تدفق المبرد وكفاءة تبادل الحرارة ، ويستخدم على نطاق واسع في مختلف المكثفات المتطورة والتبخر.
قوة ميكانيكية ممتازة لضمان تشغيل مستقر للنظام
بالمقارنة مع أنابيب الألومنيوم ، فإن أنابيب النحاس لديها قوة وشد أعلى ، وليس من السهل تشوهها أو كسرها عند تعريضها لضغط النظام العالي والتوسع الحراري والانكماش. Under high-load conditions such as variable frequency compressors and heat pump systems, copper tubes can work stably for a long time, significantly reducing the failure rate.
يعتمد Zhejiang Jingliang على نظام إنتاج كامل للتحكم بالكامل في كل نقطة تفتيش جودة من صهر النحاس ، البثق ، الرسم ، الصلب إلى فحص المنتج النهائي. يمكن أن تفي أنابيب النحاس المجوفة المنتجة بضغط العمل الذي يصل إلى 70 بارًا وتلبية متطلبات التطبيق الحالية لمرامبات الضغط العالي العالي مثل R410A و R32.
مقاومة تآكل ممتازة لتمديد عمر خدمة المعدات
سيشكل النحاس بشكل طبيعي فيلم أكسيد كثيف في الهواء ، والذي يعاني من مقاومة قوية للغاية للتآكل ، وخاصة في البيئات الرطبة أو عالية الملح أو الحمضية. أنابيب الألومنيوم أكثر عرضة للتأثير ، والثقب والمشاكل الأخرى ، وخاصة في الوحدة الخارجية من مكيف الهواء حيث يتم توصيل المياه المكثفة لفترة طويلة.
من أجل زيادة تحسين مقاومة التآكل للأنابيب النحاسية ، يمكن لـ Zhejiang Jingliang أن توفر مجموعة متنوعة من خدمات المعالجة العميقة مثل الفوسفات السطحية ، والتخلي عن الصلب ، وما إلى ذلك ، والتي تمتد بشكل فعال عمر خدمة المنتج وتقليل تواتر تكاليف الاستبدال والصيانة اللاحقة.
مزايا التثبيت ومزايا الصيانة
إن المرونة واللحام لأنابيب النحاس تجعلها أكثر فائدة في التثبيت والصيانة. يمكن ثني أنابيب النحاس بنصف قطر صغير دون كسر ، وهو مناسب لتخطيط الماكينة الداخلية مع مساحة محدودة ؛ في الوقت نفسه ، يمكن توصيل النحاس بسهولة من خلال عمليات اللحام الفضي أو النحاس لتشكيل المفاصل مع ختم ممتازة ، وهو أفضل بكثير من أنابيب الألومنيوم التي تتطلب ferrules خاصة أو أجزاء مساعدة لحام.
في الصيانة اللاحقة للمعدات ، بمجرد تسرب أنبوب النحاس أو التالف ، يمكن إصلاحه أو استبداله في الموقع ، مما يحسن بشكل كبير من كفاءة معالجة ما بعد المبيعات. يوفر Zhejiang Jingliang لتخصيصات مخصصة بما في ذلك القطع الثابتة ، وتوسيع المنفذ ، واستقامة الدقة لزيادة تحسين راحة التثبيت.

كيفية تجنب انهيار أو تشوه أنابيب النحاس المجوفة أثناء المعالجة

تصميم سماكة الجدار والمعلمات الهيكلية هو خط الدفاع الأول لمنع الانهيار
سواء أنبوب النحاس المجوف من السهل الانهيار يعتمد على نسبة سمك الجدار إلى القطر (D/T). عندما تكون النسبة كبيرة جدًا ، أي أن جدار الأنبوب رقيق جدًا أو أن القطر كبير جدًا ، فقد يتسبب قوة جانبية طفيفة في عدم الاستقرار الهيكلي. في مرحلة تصميم المنتج ، يستخدم Zhejiang Jingliang تحليل العناصر المحدودة (FEA) لمحاكاة إجهاد بنية الأنبوب والتخطيط بشكل معقول لمعلمات سمك الجدار مع تطبيقات العملاء ومستويات الضغط.

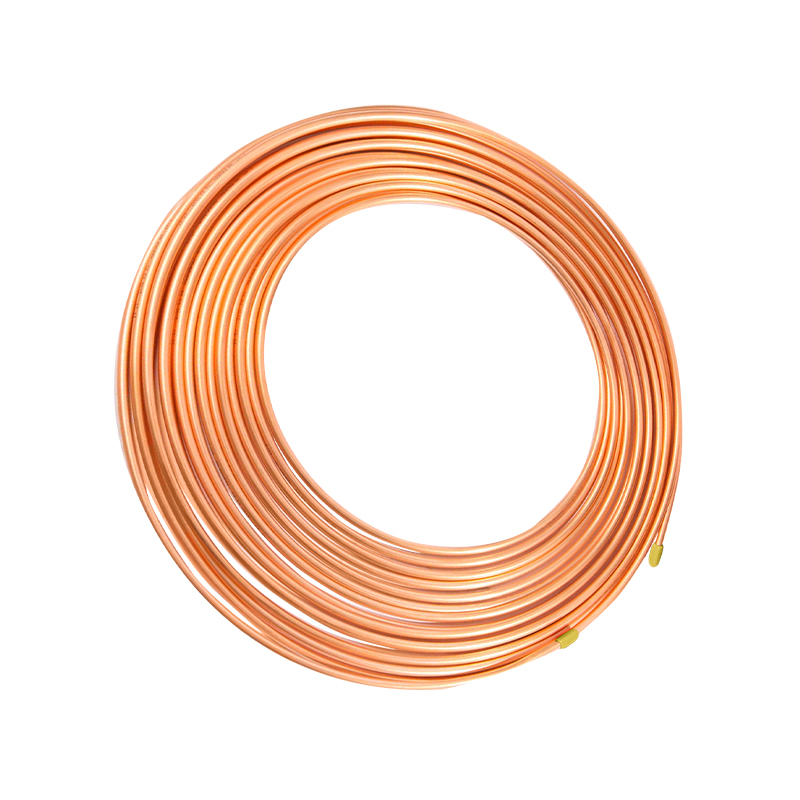

في الشعيرات الدموية φ6.35mm و φ9.52mm المستخدمة على نطاق واسع في صناعة تكييف الهواء والتبريد ، يتحكم Zhejiang Jingliang بصرامة في سماكة الجدار لتكون أعلى من 0.5 ملم ، ويضمن توحيد سمك الجدار من خلال التصميم الدقيق للموت بشكل كبير ، وذلك لتجنب "تأثير HOSE" على المدى المحلي.
اعتماد تقنية الرسم البارد التدريجي متعدد الطوابع لتحسين قوة الأنبوب
الرسم هو العملية الرئيسية لتصبح أنابيب النحاس أرق من السمك ، كما أنه الرابط الذي من المرجح أن يتشوه. قدم Zhejiang Jingliang خط رسم بارد مستمر ونظام التحكم في التوتر الهيدروليكي ، ونفذ استراتيجية معالجة البرد في معدل تشوه متعدد المسارات لتجنب نقاط الضعف في جسم الأنبوب الناجم عن التمدد المفرط لمرة واحدة.
أثناء عملية الرسم الباردة ، يتم تشحيم سطح أنبوب النحاس بالزيت الدقيق ، ويتم إدخال غاز وقائي أو وسط خامل في الداخل للحصول على الدعم لتشكيل مجال قوة متوازن من "الدعم الداخلي والرصاص الخارجي" ، مما يمنع بشكل فعال الاشتراك المحوري والانهيار الجانبي للهيكل المجوف أثناء التشوه.
تحكم بدقة في درجة حرارة الصلب لضمان الارتداد الهيكلي والمرونة
يتم استخدام الصلب للتخلص من تصلب العمل لأنبوب النحاس وتحسين اللدونة والانحناء. ومع ذلك ، إذا لم يتم التحكم في درجة حرارة الصلب بشكل صحيح ، فمن السهل جعل الحبوب المعدنية خشنًا ، مما يتسبب في انهيار أنبوب النحاس أو يتسطي بشكل جانبي أثناء الانحناء أو الغزل.
يستخدم Zhejiang Jingliang فرنًا تلقائيًا مشرقًا تلقائيًا لتسخين أنبوب النحاس في بيئة خالية من الأكسجين. يتم التحكم في درجة حرارة الصلب بدقة عند 600 درجة مئوية ± 5 درجات مئوية لضمان أن جسم الأنبوب يعيد المرونة مع الحفاظ على القوة الهيكلية الكافية لتلبية متطلبات عملية الدقة عالية من u-bends ، والملفات ، وأنابيب الزعانف ، إلخ.
نظام العفن عالي الدقة لضمان التماثل ودعم الاستقرار أثناء المعالجة
يلعب تصميم ودقة القالب دورًا حاسمًا في ما إذا كان أنبوب النحاس المجوف ينهار بشكل غير متماثل. طورت Zhejiang Jingliang بشكل مستقل مجموعة من أنظمة إدارة القوالب عالية الدقة لفترة طويلة. تتم معالجة كل مجموعة من القوالب بواسطة CNC الصلب المستورد ، مع وجود خطأ دقيق يتم التحكم فيه في 0.005 مم. تتم مطابقة الهياكل الأساسية الداخلية المختلفة وفقًا لنماذج المنتج والاستخدامات لدعم الجدار الداخلي للأنبوب المجوف بفعالية.
أثناء عملية التمدد أو التوسع ، يتم توسيط قلب القالب دائمًا ، ويتم فحص درجة التآكل بانتظام للتأكد من أن أنبوب النحاس المجوف دائمًا في حقل قوة متماثل محوريًا أثناء كل معالجة لتجنب التشوه الناجم عن غريب الأطوار في جسم الأنبوب. .
